La recuperación de calor en Chile (aire/aire)

El recuperador de calor es un sistema que consta de los siguientes componentes:

• - Filtros a la inyección y retorno
• - Un intercambiador de calor
• - Dos ventiladores (inyección y extracción)
• - De manera opcional serpentines de calor o frío de apoyo
• - Ductos de aire
• - Rejillas y difusores para inyección y extracción de aire

• En la actual pandemia es un aliado importante, una de las necesidades es diluir la posible concentración de virus en el aire, lo que se consigue inyectando aire exterior y extrayendo aire viciado.
• Permite mejorar la calidad del aire interior (CAI o IAQ en inglés):
• - Aportación de oxígeno (mayor productividad) en el aire exterior
• - Inyecta aire a una temperatura más templada, lo que permite un confort térmico
• - Extracción de aire húmedo y viciado
• - Filtración

Datos adicionales sobre Filtración:

Eficiencia en % del tipo de filtro en función del tamaño de las partículas:

Un filtro G4 o 30% deja pasar el 99,99 % de las partículas finas como bacterias, virus, gases de combustión, humo de tabaco.

Tipos de intercambiadores de calor:

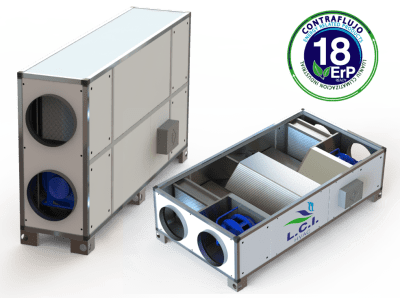

Sistema de placas o flujo cruzado: El intercambiador esta compuesto de placas de aluminio, un lado de la plancha de aluminio es frío y el otro es caliente. Se genera un ángulo frío (abajo a la derecha en el dibujo donde se puede formar hielo cuando la temperatura del aire exterior baja por debajo de 0°C.

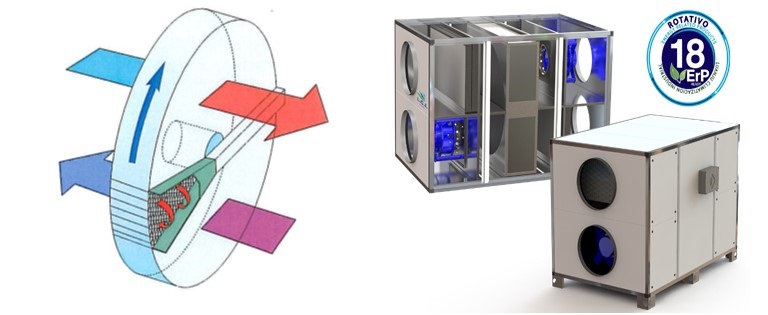

Intercambiado rotativo: El rotor de 200 mm se compone de bandas de aluminio corrugado y bandas de aluminio planas, va girando a una velocidad variable con un pequeño motor.
